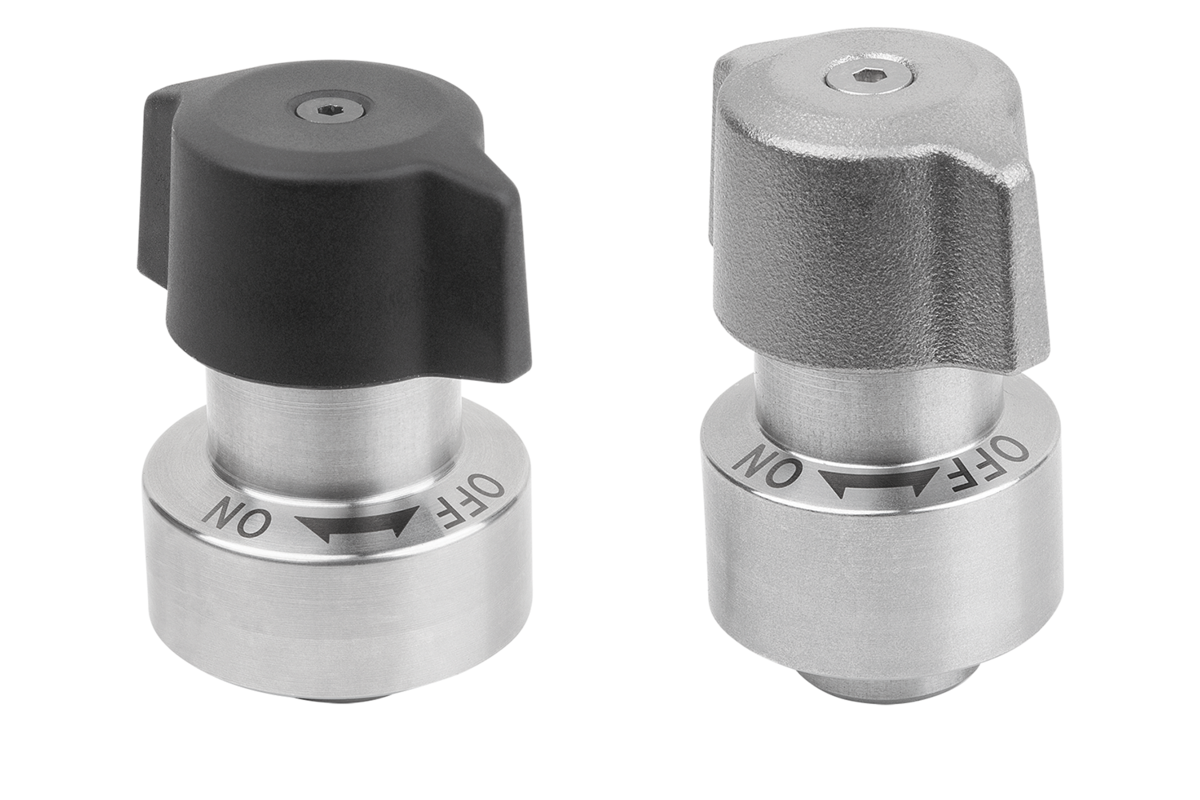

A forgó-szorító reteszek a készülékek vagy fedelek gyors és egyszerű cseréjére és zárásra szolgálnak.
A szerszám nélküli szorítás lerövidíti a szerelési időt.

Ház, nemesacél.
Forgatógomb, termoplasztikus műanyag PA (poliamid) vagy nemesacél forgógombbal.

Ház, fényes.
Forgatófej, PA, üvegszál erősítésű, fekete.
Forgatófej, nemesacél, fémtiszta.

M2-es vagy M3-as nemesacél rögzítőcsavarok mellékelve.

A lemezvastagság a különböző szorítócsapoktól függően változik (03192-09).

1. szerelési lehetőség A alakú szorítócsappal 6 mm lemezvastagsághoz vagy B alakú szorítócsappal 9 mm lemezvastagsághoz.
2. szerelési lehetőség A alakú szorítócsappal > 6 - 20 mm lemezvastagsághoz vagy B alakú szorítócsappal > 9 - 20 mm lemezvastagsághoz.

A szorítócsapokat külön kell megrendelni.

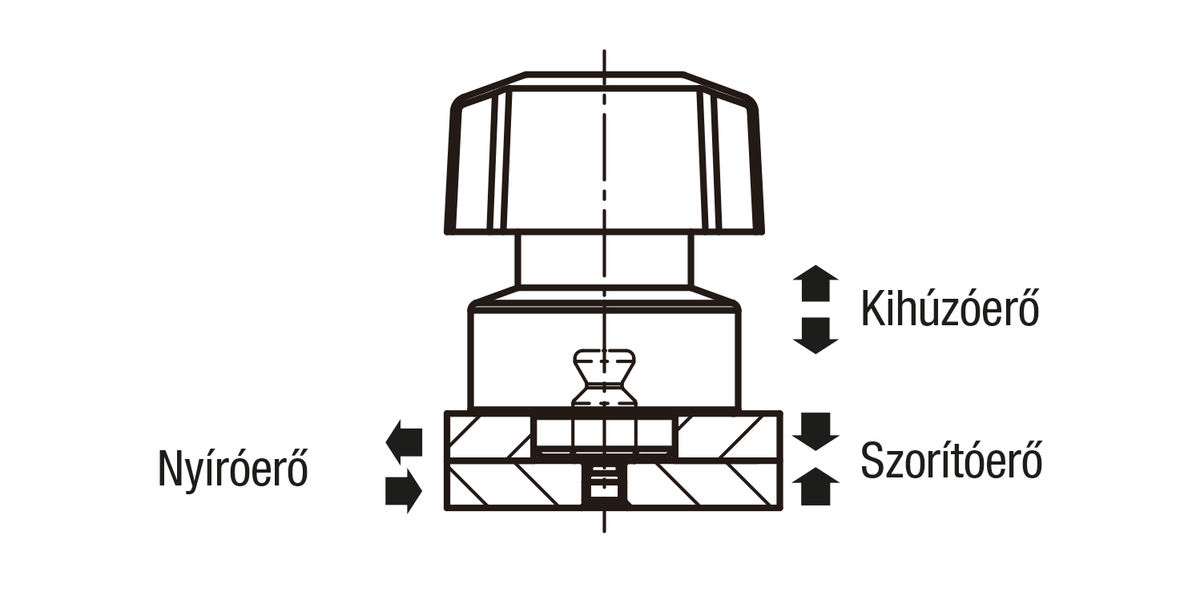

A szorítóerő túllépése esetében a lemezek között több, mint 0,1 mm széles hézag keletkezik.

Ellenőrizze, hogy a forgófej ”OFF” állásban van-e.
Helyezze a forgó szorítócsapot a szorítócsap fölé, és forgassa a forgófejet ”ON” állásba.

1) 1. szerelési lehetőség
2) 2. szerelési lehetőség
3) lemez

Szorítócsapok, nemesacél, forgó szorítócsapokhoz 03192-09.
